Beschrijving

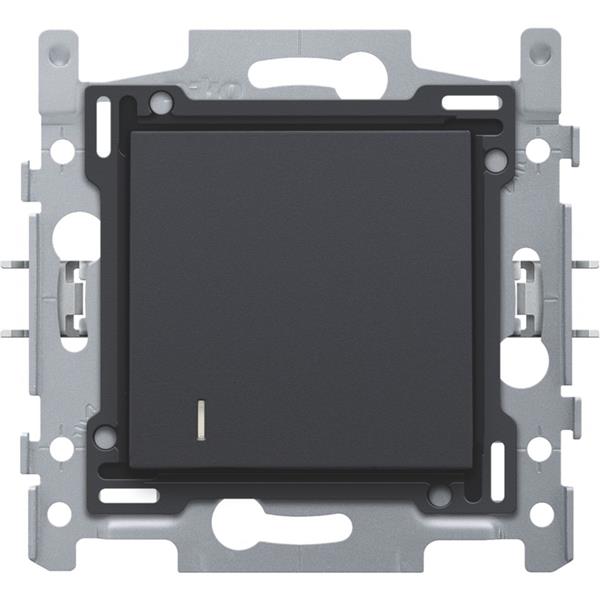

BeschrijvingSamengestelde inbouwschakelaar (sokkel en afwerkingsset). De sokkel is uitgerust met insteekklemmen en klauwbevestiging. Deze schakelaar wordt bijna exclusief gebruikt in hotelkamers. Aan de bovenkant van de schakelaar kan je de hotelkaart inbrengen waarbij door middel van de lens aangeven wordt dat je de lichten kunt bedienen in je kamer. Afwerkingskleur: anthraciteLastenboekHotelkaartschakelaar, sokkel, insteekklemmen en afwerkingsset, anthracite. Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06 Keurmerken: CEBEC, NF Batterij: NVT Markering: CEDrukknop N.O. of N.G. met 4 aansluitklemmen, 10 A/250 Vac, insteekklemmen. Functie: – drukknop blokvormige zilvercontacten (cadmiumvrij) in kruisvorm opgesteld Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06 Materiaal sokkel ureumformaldehyde (UF) met hoge hitteresistentie wit RAL9010 (bij benadering) Inbouwraam metaaldikte 1 mm na het snijden verzinkt op alle zijden, ook op de snijzijden met 4 inloopsleuven met schroefgat van 7 mm met 4 schroefgaten (aangeduid met schroefsymbool) met diameter van 3 mm voor montage op panelen Inbouwdiepte: 18 mm Bevestigingswijze eenvoudige bevestiging in inbouwdoos met grijpvlakken met klauwen die opengedraaid worden d.m.v. schroeven met een gemengde schroefkop (Pz1 of sleuf 1 x 5 mm), voor bevestiging in inbouwdoos met grijpvlakken ingrijpdiepte klauwen: 31 mm klauwen kunnen in hun oorspronkelijke positie teruggeduwd worden klauwen kunnen met een schroevendraaier uitgeduwd worden Centerafstand eenvoudige en vlotte montage van één of meerdere mechanismes door de aanduiding (krijtlijn, laser..) van het midden van het inbouwraam verticale koppeling centerafstand 60 mm door in elkaar schuiven van meerdere sokkels, ze vergrendelen zich automatisch verticale koppeling centerafstand 71 mm d.m.v. voorgevormde lipjes onderaan, door de lipjes naar beneden te plooien over een afstand van 1 mm steunen de sokkels tegen elkaar en blijft de centerafstand gewaarborgd horizontaal koppelen van meerdere sokkels verloopt snel en perfect door omhooggeplooide zwaluwstaarten aan de linker- en rechterzijde extra robuustheid door omhooggeplooide randen aan de buitenzijde van de sokkel en de doorzetting naar binnen toe Opzetboord: 4 rechthoekige openingen (7 x 2,5 mm) die, als de inbouwdoos uit het pleisterwerk steekt, een speling tussen 1 à 1,2 mm kunnen opvangen, zodat de afdekplaat alsnog perfect tegen de muur kan aansluiten Extra klem voorzien van een vierde aansluitklem die toelaat een verlichtingseenheid aan te sluiten Draadaansluiting contactbussen uitgerust met insteekklemmen voor het vastklemmen van de draden Draadcapaciteit alle aansluitklemmen aan de bovenzijde van de sokkel tot 2 x 2,5 mm² draad per aansluitklem Ontmantelingslengte 12 mm ontmantelingslengte onuitwisbare aanduiding achterzijde: ontmantelingslengte en aansluitschema onuitwisbare aanduiding voorzijde: klemmenaanduiding en schakelsymbool Verlichtingselement de sokkel is voorzien van 2 rechthoekige nissen voor een verlichtingselement linkse nis (vooraanzicht): inklikken van verlichtingselement met draadjes of automatisch verlichtingselement achterzijde: ronde uitsparingen voor direct contact van het automatisch verlichtingselement met het mechanisme Omgevingstemperatuur: -5 – +40 °C Keurmerken: CEBEC, NF Markering: CEAfwerkingsset voor hotelkaartschakelaar, anthracite. De centraalplaat is omringd door een vlakke boord die op de 4 hoeken voorzien is van een rechthoekige opening, waarin zich telkens een multipositionele snaphaak bevindt. De opbouw van de centraalplaat zorgt ervoor dat bij onzorgvuldig pleisterwerk de afdekplaat steeds vlak tegen de muur bevestigd kan worden dankzij de snaphaken. Dit werkt in twee richtingen: als de inbouwdoos uit het pleisterwerk steekt, vangen de multipositionele snaphaken een speling tussen 1 à 1,2 mm op; als de inbouwdoos te diep in het pleisterwerk verzonken is, dan kunnen de snaphaken een speling tot 1,8 mm opvangen. De vlakke boord rondom de centraalplaat bevat eveneens 4 ronde openingen die ervoor zorgen dat de afdekplaat correct gepositioneerd kan worden ten opzichte van de centraalplaat. Na montage van het geheel (afdekplaat, afwerkingsset en mechanisme) zijn er, dankzij de vlakke boord aan de centraalplaat, geen metalen delen zichtbaar. Functie: Eerst wordt het tussenschijfje in het mechanisme geklikt. Nadien wordt de centraalplaat op het mechanisme geklikt. De centraalplaat heeft tevens een venstertje en bevat een sleuf voor een hotelkaart. Geschikte kaarten: breedte: min. 45 mm / max. 60 mm, dikte: min. 0,75 mm / max. 1,2 mm. Materiaal centraalplaat: De centraalplaat is vervaardigd uit vormvaste polycarbonaat + asa en gelakt. Kleur: anthracite gelakt, heeft geen (benaderende) RAL kleur Lens: De toets van de drukknop is onderaan uitgerust met een kleine amberkleurige led (1,5 x 1,5 mm) om de status van de actie aan te geven. Demontage: Voor demontage van de centraalplaat is de vlakke boord voorzien van twee inkepingen, aangeduid met een schroevendraaiersymbool. De demontage gebeurt eenvoudig en gemakkelijk d.m.v. een sleufschroevendraaier. Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06 BrandveiligheidDe kunststofdelen van de centraalplaat zijn zelfdovend (voldoen aan een gloeidraadproef van 650 °C) en zijn halogeenvrij. Afmetingen afwerking met vlakke boord: 56 x 56 mm (HxB)Afmetingen afwerking zichtbaar gedeelte: 45 x 45 mm (HxB) Afmetingen (HxBxD): 55.8 x 55.8 x 10.5 mm Markering: CE
