Beschrijving
Afwerkingsset voor enkelvoudige coaxaansluiting en
netwerkaansluiting TV + RJ45 Telenet Interkabel,
bronze
Referentiecode: 123-65702
Beschrijving

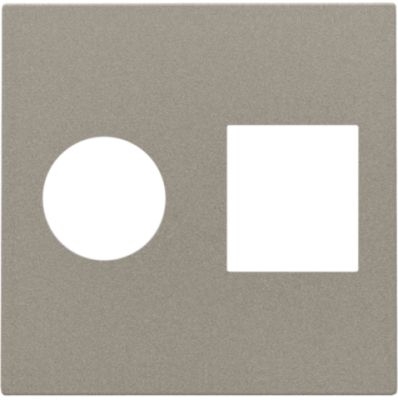

Centraalplaat voor enkelvoudige coaxaansluiting en netwerkaansluiting. De eerste ingang is bestemd
voor een EDU TV-aansluiting. De tweede is bestemd voor een netwerkaansluiting. Afwerkingskleur:
bronze
Lastenboek
Afwerkingsset voor enkelvoudige coaxaansluiting en netwerkaansluiting TV + RJ45 Telenet Interkabel,
bronze. Aansluiting tv <1dB (5-75Mhz en 125-860Mhz) en RJ45. Volgens DIN 45325 en IEC 61169-
2:2007, geschikt voor stekkers met een diameter van 9,5 mm. Goedgekeurd Telenet Interkabel en
geoptimaliseerd voor de doorTelenet voorgeschreven PVC6- en PE6-kabel. De contacten worden
met een onverliesbare metalen kap afgeschermd. De coaxkabel wordt aan de achterzijde van het
mechanisme aangesloten. De ontmantelingslengte is op de achterzijde van de sokkel aangebracht als
hulp bij de montage. De coaxkabel wordt vastgeschroefd met een schroef met gemengde schroefkop
(kruis-sleuf 1 mm). De trekontlasting wordt vastgeschroefd met een onverliesbare schroef met
gemengde schroefkop (kruis–sleuf 1 mm). De onafgeschermde RJ45-connector dient om apparatuur
voor spraak, data en beeldtoepassingen aan te sluiten. De performantie is cat. 5E voor bandbreedtes
tot 100 MHz. Het passtuk is onderaan en bovenaan voorzien van twee snaphaken voor het
vastgrijpen van de centraalplaat. Bovendien zijn de passtukken op de 4 hoeken voorzien van nokken
die ervoor zorgen dat de centraalplaat perfect gepositioneerd wordt t.o.v. de passtukken. Het passtuk
voor TV is voorzien van een onuitwisbare opdruk Telenet Interkabel. Bij het bevestigen van de
combinatie coax met RJ45-connector in een inbouwdoos met grijpvlakken maakt men gebruik van
klauwen die opengedraaid worden d.m.v. schroeven met een gemengde schroefkop (Pz1-sleuf 1
mm). De klauwen, die een ingrijpdiepte van 31 mm hebben, keren volledig terug bij het losschroeven.
De demontage gebeurt eenvoudig door het lostrekken van de centraalplaat van het mechanisme.
Materiaal centraalplaat: De centraalplaat is vervaardigd uit vormvaste polycarbonaat + asa en
gelakt.
Kleur: bronze gelakt
De kunststofdelen van de centraalplaat zijn zelfdovend (voldoen aan een gloeidraadproef van 650
°C) en zijn halogeenvrij.
Afmetingen afwerking: 45 x 45 mm (HxB)
Afmetingen: 44 x 44 x 8 mm
